Broadcast-概述

Post on Sep 01, 2022 by Wei Lin

概述

广播分类

Android中广播的分类

(1) 普通广播与有序广播

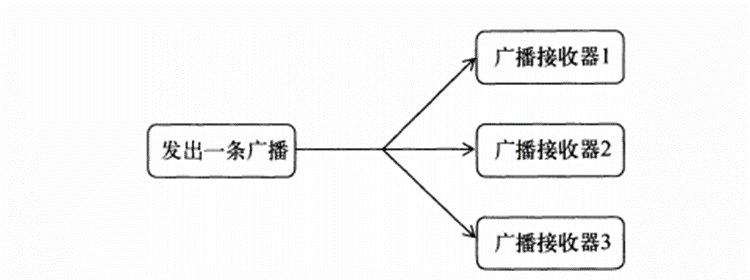

  • 普通广播:广播发出之后,所有的广播接收器几乎都会在同一时刻接收到这条广播消息,因此它们之间没有任何先后顺序。也意味着接受器不能对收到的广播做任何处理,也不能截断广播继续传播。

普通广播用sendBroadcast()发送:

Intent intent =new Intent();
intent.setAction("com.example.broadcast.MY_BROADCAST1");
sendBroadcast(intent);

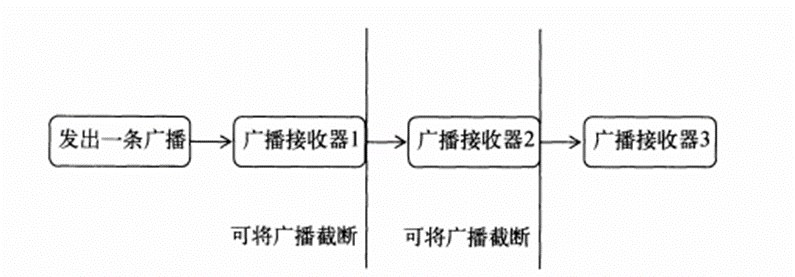

  • 有序广播:在广播发出之后,同一时刻只会有一个广播接收器能够收到这条广播消息,当这个广播接收器中的逻辑执行完毕后,广播才会继续传递。 所以此时的广播接收器是有先后顺序的,优先级高的广播接收器就可以先收到广播消息,并且前面的广播接收器还可以截断正在传递的广播,这样后面的广播接收器就无法收到广播消息了。

有序广播用sendOrderedBroadcast()发送,第2个参数为权限:

Intent intent =new Intent();
intent.setAction("com.example.broadcast.MY_BROADCAST1");
sendOrderedBroadcast(intent,null);


(2) 前台广播与后台广播

Broadcast之前/后台广播队列

发送广播时,可以通过设置Intent.FLAG_RECEIVER_FOREGROUND属性来将广播定义为前台广播,如果未定义,默认使用后台广播。

前台广播与后台广播主要用三个方面的区别:名称、超时时间以及mDelayBehindServices的值。

  • 超时时间:前台广播超时时间为10s,后台广播超时时间为60s。一旦发生超时,就会进入broadcastTimeoutLocked方法,触发ANR。
  • mDelayBehindServices,它对有序广播会有一定的影响。如果该变量为true,那么BroadcastQueue就可能陷入一种名为WAITING_SERIVCES的状态。相关代码在BroadcastQueue.finishReceiverLocked方法中(广播派发成功之后由接收者回调AMS时触发)。


(3) 系统广播

系统内置的一些广播Action。


(4) 粘性广播

粘性广播在发送后就一直存在于系统的消息容器里面,等待对应的Receiver去处理,如果暂时没有Receiver处理这个广播,那么它则一直在消息容器里面处于等待状态,可以通过removeStickyBroadcast()取消粘性广播。

粘性广播主要为了解决先发送广播,后动态注册的Receiver也能够收到广播。例如首先发送一广播,Receiver是动态注册的。如果是普通广播,Receiver注册后肯定无法收到广播了。但是通过发送粘性广播就能够在Receiver动态注册者后也能收到广播。


(5) 应用内广播

只在应用内传播,也称为本地广播。

广播的使用方法

(1) 接收端注册广播监听器

public class MainActivity extends AppCompatActivity {

    private IntentFilter intentFilter;
    private MyReceiver myReceiver;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
		//......

        //定义过滤器,想要监听什么广播,就添加相应的Action
        intentFilter = new IntentFilter();
        intentFilter.addAction("com.example.broadcast.MY_BROADCAST");
        intentFilter.setPriority(10);

        //定义广播处理类
        myReceiver = new MyReceiver();
        //注册本地广播监听器
        registerReceiver(myReceiver, intentFilter);
    }
	//......
}

注册前也可以设置权限或优先级。


(2) 发送端发送广播

sendBroadcast(intent,null);

sendOrderedBroadcast(intent,null);


(3) 接收端接收广播并执行相关动作

public class MyReceiver extends BroadcastReceiver {

    @Override
    public void onReceive(Context context, Intent intent) {
        Toast.makeText(context,"收到广播", Toast.LENGTH_SHORT).show();
        Log.d("BroadcastReceiver","The Broadcast received");
        abortBroadcast();
    }
}

如果是有序广播,使用abortBroadcast()截断后有序广播不会再继续发送。

广播的超时时间

广播的超时时间在ActivityManagerService中根据广播的不同类型(前台和后台)进行设置的,代码位于AMS的构造函数中。参数位于BroadcastConstants类中,BroadcastConstants对象用于保存广播调度策略的相关参数。

BROADCAST_FG_TIMEOUT表示前台广播的超时时间为10s,BROADCAST_BG_TIMEOUT表示后台广播的超时时间为60s。

// How long we allow a receiver to run before giving up on it.
static final int BROADCAST_FG_TIMEOUT = 10*1000;
static final int BROADCAST_BG_TIMEOUT = 60*1000;

public ActivityManagerService(Context systemContext, ActivityTaskManagerService atm) {
    //...
    // Broadcast policy parameters
    final BroadcastConstants foreConstants = new BroadcastConstants(
            Settings.Global.BROADCAST_FG_CONSTANTS);
    foreConstants.TIMEOUT = BROADCAST_FG_TIMEOUT;

    final BroadcastConstants backConstants = new BroadcastConstants(
            Settings.Global.BROADCAST_BG_CONSTANTS);
    backConstants.TIMEOUT = BROADCAST_BG_TIMEOUT;

    final BroadcastConstants offloadConstants = new BroadcastConstants(
            Settings.Global.BROADCAST_OFFLOAD_CONSTANTS);
    offloadConstants.TIMEOUT = BROADCAST_BG_TIMEOUT;
    // by default, no "slow" policy in this queue
    offloadConstants.SLOW_TIME = Integer.MAX_VALUE;

    mEnableOffloadQueue = SystemProperties.getBoolean(
            "persist.device_config.activity_manager_native_boot.offload_queue_enabled", false);

    mFgBroadcastQueue = new BroadcastQueue(this, mHandler,
            "foreground", foreConstants, false);
    mBgBroadcastQueue = new BroadcastQueue(this, mHandler,
            "background", backConstants, true);
    mOffloadBroadcastQueue = new BroadcastQueue(this, mHandler,
            "offload", offloadConstants, true);
    //...
}

Android 8.0中广播的变化

Android 8.0限制隐式广播的原因和解决方案——简书

广播概览——developer.android

Android 8.0对静态注册接收隐式广播的限制

targetSdkVersion 在26(Android 8.0)或者以上的App,在Manifest里面注册的Receiver已经受到限制(即接收者无法接收隐式广播),而用Java代码动态注册的Receiver则不受影响。

targetSdkVersion 在 25或以下的App,即使在Android 8.0以上的机器上运行,其Receiver也不受影响。

如果targetSdkVersion 在26或者以上,在Manifest注册的Receiver(无论进程是否启动)可能无法接收到其它APP发送的隐式广播消息,并且会在Logcat里面打印出如下消息:

BroadcastQueue: Background execution not allowed: receiving Intent { act=com.xiaoqiang.try.something.receiver flg=0x2010 (has extras) } to xiaoqiang.com.trysomething/.broadcast.TheReceiver

影响的范围如下:

为何限制隐式广播

在Manifest里面注册的系统广播接收器会被缓存在系统中,即使当App关闭之后,如果有相应的广播发出,应用程序仍然会被唤醒。

比如如果有20个App在Manifest里面注册了ACTION_BOOT_COMPLETED的广播接收器监听设备启动,那么当设备启动时,就会有20个应用程序被唤醒并作出相应的动作。

而动态注册的广播则跟随组件的生命周期而消存。因此在Manifest里面注册广播接收器的App越多,设备的性能就越容易受到影响,限制隐式广播主要是为了优化系统性能。

Android 8.0及以上如何使用广播

  • 优先使用动态注册Receiver的方式,能动态注册绝不使用Manifest注册;
  • 如果一定要Manifest注册,那么当发送广播的时候,指定广播接收者的包名,即发送显式广播。

发送广播

有|无序、并|串行

开发者只需要注意在发送时定义广播是否有序(通过sendBroadcast或sendOrderedBroadcast发送),而广播的并行与串行处理由Android系统完成,但也与广播是否有序有关。

Intent intent = new Intent();
intent.setAction("com.example.broadcast.ACTION1");
sendBroadcast(intent);		//无序广播
sendOrderedBroadcast(intent, null);	//有序广播

通常一条广播对应多个Receiver。并行处理是指针对某一条广播,一次性(在一个for循环中)发送给所有的广播接收器。串行处理是指对某一条广播,一次发送给其中一个Receiver(按照权限顺序),然后再发送下一条。串行处理有ANR机制。 网上的大量资料并没太注意并行、串行处理与有序、无序广播的区别,经常将术语混用,需注意区分。


当使用sendOrderedBroadcast()发送有序广播(ordered=true)时:

  • 静态注册的广播接收者(receivers),采用串行处理;
  • 动态注册的广播接收者(registeredReceivers),采用串行处理;
  • 然后对receivers和registeredReceivers按优先级合并到receivers中再一个接一个地分发。


当使用sendBroadcast()发送无序广播(ordered=false)时:

  • 静态注册的广播接收者(receivers),依然采用串行处理;
  • 动态注册的广播接收者(registeredReceivers),采用并行处理;
  • 先将广播向registeredReceivers中的接收者分发出去,再向receivers中的接收者一个接一个地进行分发。


AMS类中有前台广播队列mFgBroadcastQueue和后台广播队列mBgBroadcastQueue,它们都是BroadcastQueue对象。而BroadcastQueue类中又有mParallelBroadcasts队列和mOrderedBroadcasts队列,它们是ArrayList对象。 并行处理的广播在mParallelBroadcasts队列中,串行处理的广播在mOrderedBroadcasts队列中。

前台广播和后台广播的区别

(1) 发送时的定义方式

前台广播需要添加flag,不添加flag的默认都是后台广播。

Intent intent = new Intent();
intent.setAction("com.example.broadcast.ACTION1");
intent.addFlags(Intent.FLAG_RECEIVER_FOREGROUND);
sendBroadcast(intent);

(2) 串行广播的ANR时间不同

前台广播的ANR时间是10s,后台广播的ANR时间是60s。

广播及超时参数在构造AMS时确定。

// Broadcast policy parameters
final BroadcastConstants foreConstants = new BroadcastConstants(
        Settings.Global.BROADCAST_FG_CONSTANTS);
foreConstants.TIMEOUT = BROADCAST_FG_TIMEOUT;  // 10s

final BroadcastConstants backConstants = new BroadcastConstants(
        Settings.Global.BROADCAST_BG_CONSTANTS);
backConstants.TIMEOUT = BROADCAST_BG_TIMEOUT;  // 60s

从BroadcastConstants参数对象的构造上可以看出,前台广播队列和后台广播队列最大的区别就是在ANR时间上。


使用建议:前台广播队列通常比较空闲,如果希望广播能够尽快地被接收,那么可以添加前台flag。但同时开发者也必须限制前台广播的数量,而且在接收端不能有耗时操作。

显式广播与隐式广播

(1) 显式广播

即明确指出了接收者app及具体类。

Intent intent =new Intent();
intent.setAction("com.example.broadcast.ACTION1");
intent.setComponent(new ComponentName("com.demoapp.broadcastreceiver",
        "com.demoapp.broadcastreceiver.MyReceiver"));
sendBroadcast(intent);

其中通过setComponent()指定了接收APP为com.demoapp.broadcastreceiver,接收者的处理类为com.demoapp.broadcastreceiver.MyReceiver。


(2) 隐式广播

不指明接收者APP,只是发送广播,接收者根据广播注册信息接收广播。

Intent intent =new Intent();
intent.setAction("com.example.broadcast.ACTION1");
sendBroadcast(intent);

系统发送的广播基本都是隐式广播。

Broadcast相关的flag

位置:frameworks/base/core/java/android/content/Intent.java

添加Flag方法:

Intent intent =new Intent();
intent.setAction("com.example.broadcast.MY_BROADCAST");
intent.addFlags(Intent.FLAG_RECEIVER_FOREGROUND);
sendBroadcast(intent);
Flag 说明
FLAG_RECEIVER_REGISTERED_ONLY 只允许已注册receiver接收广播
FLAG_RECEIVER_REPLACE_PENDING 新广播会替代相同广播
FLAG_RECEIVER_FOREGROUND 发送前台广播
FLAG_RECEIVER_NO_ABORT 对于有序广播,先接收到的receiver无权抛弃广播
FLAG_RECEIVER_REGISTERED_ONLY_BEFORE_BOOT Boot完成之前,只允许已注册receiver接收广播
FLAG_RECEIVER_BOOT_UPGRADE 升级模式下,允许系统准备就绪前可以发送广播

Receiver注册&接收

动态注册与静态注册

(1) 动态注册

动态注册是指在代码中注册


(2) 静态注册

指在AndroidManifest.xml中注册,可以实现程序在未启动的情况下接收到广播。但在设置中应该允许APP自动启动,否则达不到静态注册的目的。

广播接收器的优先级

(1) 对静态注册的广播接收器,可以在AndroidManifest中进行设置

<receiver
    android:name=".MyReceiver"
    android:enabled="true"
    android:exported="true">

    <intent-filter
        android:priority="10">
        <action android:name="com.example.broadcast.MY_BROADCAST"/>
    </intent-filter>


(2) 对动态注册的广播接收器,可以通过intentFilter.setPriority(int)进行设置

//定义过滤器,想要监听什么广播,就添加相应的Action
intentFilter = new IntentFilter();
intentFilter.addAction("com.example.broadcast.MY_BROADCAST");
//设置优先级
intentFilter.setPriority(10);
//定义广播处理类
myReceiver = new MyReceiver();
//注册广播监听器
registerReceiver(myReceiver, intentFilter);

优先级取值范围为-1000到1000,数值越大,优先级就越高,那么该接收器就越早接收到广播。设置优先级对只对有序广播有效,对于动态及静态注册的广播:

  • 优先级高的先接收到广播;
  • 优先级相同的,动态广播先接收。

注册与接收广播-注意事项

(1) 注册动态广播时

private IntentFilter intentFilter;
private MyReceiver myReceiver;

//定义广播处理类
myReceiver = new MyReceiver();
//定义过滤器,想要监听什么广播,就添加相应的Action
intentFilter = new IntentFilter();
intentFilter.addAction("com.example.broadcast.MY_BROADCAST");
intentFilter.addAction("com.example.broadcast.MY_BROADCAST2");
//注册广播监听器
registerReceiver(myReceiver, intentFilter);

每个IntentFilter可以有多个action,接收时只需要满足一个即可。经测试,也可以将同一Receiver使用不同intentFilter分别注册,使用如下:

intentFilter = new IntentFilter();
intentFilter.addAction("com.example.broadcast.MY_BROADCAST");
registerReceiver(myReceiver, intentFilter);

intentFilter2 = new IntentFilter();
intentFilter2.addAction("com.example.broadcast.MY_BROADCAST2");
registerReceiver(myReceiver, intentFilter2);


(2) 注册静态广播时

可以有多个intentFilter 标签。


(3) 接收广播时

如果一个Receiver要处理多个广播,可以使用if…else if…进行处理。

public class MyReceiver extends BroadcastReceiver {
    String myAction1="com.example.broadcast.MY_BROADCAST";
    String myAction2="com.example.broadcast.MY_BROADCAST2";
    @Override
    public void onReceive(Context context, Intent intent) {
        String action=intent.getAction();

        if(myAction1.equals(action)){
            Toast.makeText(context,"收到广播1", Toast.LENGTH_SHORT).show();
            Log.d("BroadcastReceiver","The Broadcast received");
        }else if(myAction2.equals(action)){
            Toast.makeText(context,"收到广播2", Toast.LENGTH_SHORT).show();
        }
    }
}

Broadcast相关类

BroadcastRecord类

发送广播后,在AMS.broadcastIntentLocked()中对intent进行一些列处理后,将相关参数封装到BroadcastRecord中。BroadcastRecord就是AMS分发广播时主要的处理对象。其重要属性如下:

成员变量 说明
Intent intent //构造广播的原始Intent Intent intent =new Intent(); intent.setAction(“com.example.broadcast.MY_BROADCAST”); sendBroadcast(intent);
ComponentName targetComp 显式广播的目标组件
ProcessRecord callerApp 发送广播的进程
String callerFeatureId 发送广播所在package的feature
int callingPid 发送广播的pid
int callingUid 发送广播的uid
String[] requiredPermissions 该广播需要的权限
int nextReceiver 下一个要派发的Receiver在receivers中的索引,从0开始 Object nextReceiver = r.receivers.get(r.nextReceiver)
List receivers 该广播的接收器列表,包括动态注册(BroadcastFilter)和静态注册(ResolveInfo)
IIntentReceiver resultTo 最后一个处理广播的Receiver
long enqueueClockTime 广播入队列时间点
long dispatchTime 广播分发时间点,值等于SystemClock.uptimeMillis()
long dispatchClockTime 广播分发时间点,值等于System.currentTimeMillis()
long receiverTime 当前receiver开始处理时间点
long finishTime 当前广播处理完成时间点

final class BroadcastRecord extends Binder {
    final Intent intent;    // the original intent that generated us
    final ComponentName targetComp; // original component name set on the intent
    final ProcessRecord callerApp; // process that sent this
    final String callerPackage; // who sent this
    final @Nullable String callerFeatureId; // which feature in the package sent this
    final int callingPid;   // the pid of who sent this
    final int callingUid;   // the uid of who sent this
    final boolean callerInstantApp; // caller is an Instant App?
    final boolean ordered;  // serialize the send to receivers?
    final boolean sticky;   // originated from existing sticky data?
    final boolean initialSticky; // initial broadcast from register to sticky?
    final int userId;       // user id this broadcast was for
    final String resolvedType; // the resolved data type
    final String[] requiredPermissions; // permissions the caller has required
    final int appOp;        // an app op that is associated with this broadcast
    final BroadcastOptions options; // BroadcastOptions supplied by caller
    final List receivers;   // contains BroadcastFilter and ResolveInfo
    final int[] delivery;   // delivery state of each receiver
    final long[] duration;   // duration a receiver took to process broadcast
    IIntentReceiver resultTo; // who receives final result if non-null
    boolean deferred;
    int splitCount;         // refcount for result callback, when split
    int splitToken;         // identifier for cross-BroadcastRecord refcount
    long enqueueClockTime;  // the clock time the broadcast was enqueued
    long dispatchTime;      // when dispatch started on this set of receivers
    long dispatchClockTime; // the clock time the dispatch started
    long receiverTime;      // when current receiver started for timeouts.
    long finishTime;        // when we finished the broadcast.
    boolean timeoutExempt;  // true if this broadcast is not subject to receiver timeouts
    int resultCode;         // current result code value.
    String resultData;      // current result data value.
    Bundle resultExtras;    // current result extra data values.
    boolean resultAbort;    // current result abortBroadcast value.
    int nextReceiver;       // next receiver to be executed.
    IBinder receiver;       // who is currently running, null if none.
    int state;
    int anrCount;           // has this broadcast record hit any ANRs?
    int manifestCount;      // number of manifest receivers dispatched.
    int manifestSkipCount;  // number of manifest receivers skipped.
    BroadcastQueue queue;   // the outbound queue handling this broadcast

    // if set to true, app's process will be temporarily whitelisted to start activities
    // from background for the duration of the broadcast dispatch
    final boolean allowBackgroundActivityStarts;

    static final int IDLE = 0;
    static final int APP_RECEIVE = 1;
    static final int CALL_IN_RECEIVE = 2;
    static final int CALL_DONE_RECEIVE = 3;
    static final int WAITING_SERVICES = 4;

    static final int DELIVERY_PENDING = 0;
    static final int DELIVERY_DELIVERED = 1;
    static final int DELIVERY_SKIPPED = 2;
    static final int DELIVERY_TIMEOUT = 3;

    // The following are set when we are calling a receiver (one that
    // was found in our list of registered receivers).
    BroadcastFilter curFilter;

    // The following are set only when we are launching a receiver (one
    // that was found by querying the package manager).
    ProcessRecord curApp;       // hosting application of current receiver.
    ComponentName curComponent; // the receiver class that is currently running.
    ActivityInfo curReceiver;   // info about the receiver that is currently running.

    // Private refcount-management bookkeeping; start > 0
    static AtomicInteger sNextToken = new AtomicInteger(1);
    //......
}

BroadcastFilter类

BroadcastFilter继承自IntentFilter类,IntentFilter实现了Parcelable接口。每一个动态注册的Receiver都至少与一个IntentFilter进行关联:

registerReceiver(receiver, intentFilter);

构造BroadcastFilter对象需要一个IntentFilter对象,所以BroadcastFilter对象可以理解为system端(AMS)中的IntentFilter,也是对IntentFilter的进一步封装,即作为接收器筛选广播的过滤器。每调用一次registerReceiver()就会生成一个BroadcastFilter对象。

关键属性 说明
ReceiverList receiverList 包含本BroadcastFilter所属Receiver的
String packageName 所属包名
String requiredPermission 给该BroadcastFilter发送广播所需要的权限
int owningUid 所属者uid
int owningUserId UserId


BroadcastFilter对象在AMS.registerReceiverWithFeature()中创建。

BroadcastFilter bf = new BroadcastFilter(filter, rl, callerPackage, callerFeatureId,
         permission, callingUid, userId, instantApp, visibleToInstantApps);


BroadcastFilter主要代码如下:

final class BroadcastFilter extends IntentFilter {
    // Back-pointer to the list this filter is in.
    final ReceiverList receiverList;
    final String packageName;
    final String featureId;
    final String requiredPermission;
    final int owningUid;
    final int owningUserId;
    final boolean instantApp;
    final boolean visibleToInstantApp;

    BroadcastFilter(IntentFilter _filter, ReceiverList _receiverList,
            String _packageName, String _featureId, String _requiredPermission, int _owningUid, int _userId,
            boolean _instantApp, boolean _visibleToInstantApp) {
        super(_filter);
        receiverList = _receiverList;
        packageName = _packageName;
        featureId = _featureId;
        requiredPermission = _requiredPermission;
        owningUid = _owningUid;
        owningUserId = _userId;
        instantApp = _instantApp;
        visibleToInstantApp = _visibleToInstantApp;
    }
    public void dumpDebug(ProtoOutputStream proto, long fieldId) {......}
    public void dump(PrintWriter pw, String prefix) {......}
    public void dumpBrief(PrintWriter pw, String prefix) {......}
    public void dumpInReceiverList(PrintWriter pw, Printer pr, String prefix) {......}
    void dumpBroadcastFilterState(PrintWriter pw, String prefix) {......}
    public String toString() {......}
}

public class IntentFilter implements Parcelable {......}


BroadcastFilter在动态广播注册过程中,在AMS.registerReceiverWithFeature()中进行构造,构造如下:

public Intent registerReceiverWithFeature(IApplicationThread caller, String callerPackage,
        String callerFeatureId, IIntentReceiver receiver, IntentFilter filter,
        String permission, int userId, int flags) {
  //...
    BroadcastFilter bf = new BroadcastFilter(filter, rl, callerPackage, callerFeatureId,
            permission, callingUid, userId, instantApp, visibleToInstantApps);
}


所以BroadcastFilter是在IntentFilter的基础上,多记录了receiverList 、callerPackage、permission等信息,是对IntentFilter的进一步包装。

BroadcastFilter对象的序列化:

public String toString() {
    if (stringName != null) {
        return stringName;
    }
    StringBuilder sb = new StringBuilder(128);
    sb.append("ReceiverList{");
    sb.append(Integer.toHexString(System.identityHashCode(this)));
    sb.append(' ');
    sb.append(pid);
    sb.append(' ');
    sb.append((app != null ? app.processName : "(unknown name)"));
    sb.append('/');
    sb.append(uid);
    sb.append("/u");
    sb.append(userId);
    sb.append((receiver.asBinder() instanceof Binder) ? " local:" : " remote:");
    sb.append(Integer.toHexString(System.identityHashCode(receiver.asBinder())));
    sb.append('}');
    return stringName = sb.toString();
}

ResolveInfo类

对于静态注册的广播接收器,每个intent-filter标签对应一个ResolveInfo对象。ResolveInfo是从PKMS处查到的静态Receiver的描述信息,它来自PKMS分析的那些AndroidManifest.xml文件。

ResolveInfo实现了Parcelable接口。

public class ResolveInfo implements Parcelable {
    //......
    public void dump(Printer pw, String prefix) {...}
    public void dump(Printer pw, String prefix, int dumpFlags) {...}
    public ResolveInfo() {
        targetUserId = UserHandle.USER_CURRENT;
    }

    public ResolveInfo(ResolveInfo orig) {
        activityInfo = orig.activityInfo;
        serviceInfo = orig.serviceInfo;
        providerInfo = orig.providerInfo;
        filter = orig.filter;
        priority = orig.priority;
        preferredOrder = orig.preferredOrder;
        match = orig.match;
        specificIndex = orig.specificIndex;
        labelRes = orig.labelRes;
        nonLocalizedLabel = orig.nonLocalizedLabel;
        icon = orig.icon;
        resolvePackageName = orig.resolvePackageName;
        noResourceId = orig.noResourceId;
        iconResourceId = orig.iconResourceId;
        system = orig.system;
        targetUserId = orig.targetUserId;
        handleAllWebDataURI = orig.handleAllWebDataURI;
        isInstantAppAvailable = orig.isInstantAppAvailable;
    }
    public String toString() {...}
    public void writeToParcel(Parcel dest, int parcelableFlags) {...}
    private ResolveInfo(Parcel source) {...}
    public static class DisplayNameComparator implements Comparator<ResolveInfo> {...}
}

IIntentReceiver类

IIntentReceiver是一个Binder接口,用于广播的跨进程的通信,它在LoadedApk.ReceiverDispatcher.InnerReceiver中实现。在ContextImpl.registerReceiverInternal()进行初始化:

rd = new LoadedApk.ReceiverDispatcher(
           receiver, context, scheduler, null, true).getIIntentReceiver()

返回IIntentReceiver实例。


注册广播是一个跨进程过程,需要具有跨进程的通信功能的IIntentReceiver。可以将IIntentReceiver对象理解为一个可以跨进程的序列化的Receiver。

ReceiverList继承自ArrayList,BroadcastFilter对象是对一个动态注册的Receiver对应的IntentFilter的封装,每个Receiver中可以有一个或多个IntentFilter(意图过滤器,表示每个Receiver可以处理多种不同类型的广播)。

ReceiverList可以理解为包含所在APP相关信息的、在AMS端使用的Receiver。

关键属性 说明
IIntentReceiver receiver 可以跨进程调用的Receiver
ProcessRecord app 所属进程
int pid 所属进程pid
int uid 所属包的uid
int userId 用户id
BroadcastRecord curBroadcast 当前BroadcastRecord对象会向自己发送广播

ReceiverList对象在AMS.registerReceiverWithFeature()中通过IIntentReceiver对象和其它参数构造。

/**
 * A receiver object that has registered for one or more broadcasts.
 * The ArrayList holds BroadcastFilter objects.
 */
final class ReceiverList extends ArrayList<BroadcastFilter>
        implements IBinder.DeathRecipient {
    final ActivityManagerService owner;
    public final IIntentReceiver receiver;
    public final ProcessRecord app;
    public final int pid;
    public final int uid;
    public final int userId;
    BroadcastRecord curBroadcast = null;
    boolean linkedToDeath = false;

    String stringName;

    ReceiverList(ActivityManagerService _owner, ProcessRecord _app,
            int _pid, int _uid, int _userId, IIntentReceiver _receiver) {
        owner = _owner;
        receiver = _receiver;
        app = _app;
        pid = _pid;
        uid = _uid;
        userId = _userId;
    }

    public boolean equals(Object o) {...}
    public int hashCode() {...}
    public void binderDied() {...}
    public boolean containsFilter(IntentFilter filter) {...}
    void dumpDebug(ProtoOutputStream proto, long fieldId) {...}
    void dumpLocal(PrintWriter pw, String prefix) {...}
    void dump(PrintWriter pw, String prefix) {...}
    public String toString() {...}
}

BroadcastFilter与ReceiverList关系

//定义广播处理类
MyReceiver myReceiver1 = new MyReceiver();

intentFilter1 = new IntentFilter();  //定义过滤器,想要监听什么广播,就添加相应的Action
intentFilter1.addAction("com.example.broadcast.MY_BROADCAST1");
registerReceiver(myReceiver1, intentFilter1);  //注册广播监听器

intentFilter2 = new IntentFilter();
intentFilter2.addAction("com.example.broadcast.MY_BROADCAST2");
registerReceiver(myReceiver1, intentFilter1);

如上,BroadcastFilter是一个存在于AMS端的IntentFilter对象,ReceiverList对象可以看作是一个Receiver(代码中的MyReceiver对象),所以一个ReceiverList对象包含了一个Receiver的所有的IntentFilter,同时也包含了所在进程的相关信息(如APP、Pid等)。

而IntentFilter对象也包含了ReceiverList的引用,AMS中是使用BroadcastFilter将广播分发到目标Receiver的,也是通过BroadcastFilter.receiverList获取到目标Receiver的相关信息的,如filter.receiverList.app(目标Receiver所在进程),filter.receiverList.pid(目标Receiver的pid), filter.receiverList.uid(目标Receiver的uid)等。
